ROTEX® AFN

0 - 35.000 Nm / Acoplamento tipo flange

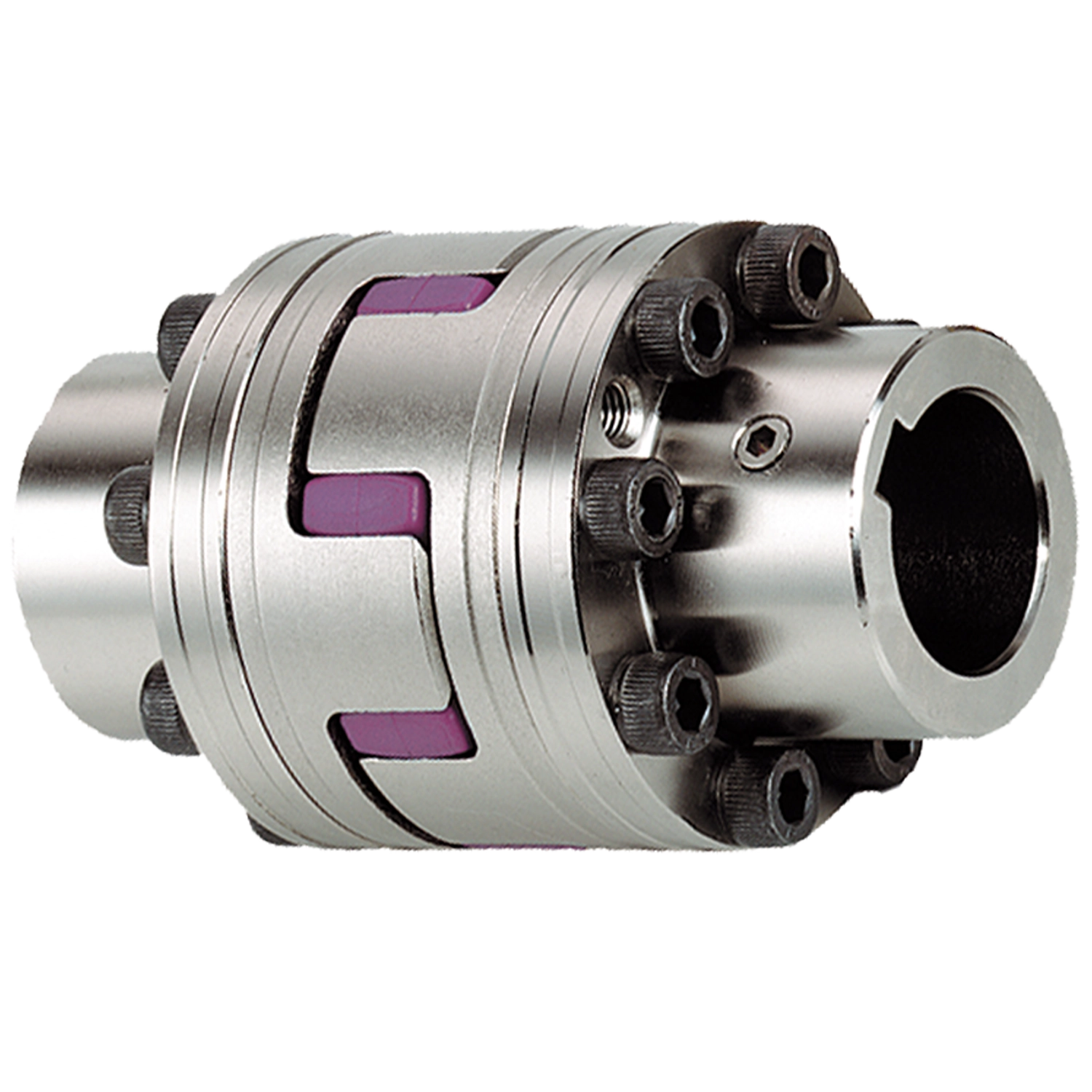

Acoplamento de garras concavas com conexão duplo flange

ROTEX AFN é um acoplamento de elastômero torcionalmente flexível de flange duplo e particularmente adequado para aplicações em engenharia pesada.

O modelo AFN do acoplamento de elastômero ROTEX é caracterizado pelo flange duplo que permite a montagem e desmontagem radial do acoplamento ou elastômero sem deslocar o lado acionador ou acionado.

Propriedades

Acoplamentos de garra à prova de perfurações
Em conformidade com UKEX (conforme UKEX diretiva SI 2016:1107)
Em conformidade com ATEX (de acordo com a diretiva da UE 2014/34/EU)
Aplicação até velocidade periférica de 40 m/s
Compensação de desalinhamentos (axial, radial, angular)

Detalhes do produto

Especificações para: ROTEX® AFN

Com o configurador de acoplamento para o acoplamento de torção elástica tipo garra ROTEX® pode determinar que tipo e tamanho de acoplamento se adapta às suas necessidades e receber diretamente os dados técnicos adequados.

Dimensionamento

Características dos acoplamentos flexivel e flexível de garras:

Os acoplamentos de garra ROTEX consistem em dois cubos (alumínio ou aço) e um elastômero (anel de elastômero/anel de came) feito de T-PUR® (elastômero). O grau de amortecimento e a rigidez torcional do acoplamento de elastômero podem ser ajustados variando-se a dureza do elastômero T-PUR®.

Acoplamentos ROTEX requerem pouco espaço de instalação, permitindo assim uma montagem/desmontagem muito fácil. As diversas variantes de design oferecem máxima flexibilidade e atendem aos vários requisitos de instalação com diferentes modelos de cubo.

Função do acoplamento flexível e flexível de garras:

Estes garantem a transmissão de potência com amortecimento das vibrações de torção e absorvem os choques provenientes de máquinas motrizes que funcionam de forma irregular.

Ao contrário dos acoplamentos flexíveis, cujos elos intermediários são submetidos a tensões de flexão e, portanto, se desgastam mais rapidamente, os dentes flexíveis dos acoplamentos ROTEX (elastômeros) são submetidos apenas a tensões de compressão. Isso dá ao acoplamento de elastômero a vantagem de ser capaz de suportar cargas significativamente maiores.

Os elastômeros se deformam sob carga e em altas velocidades. Deve ser fornecido espaço suficiente para expansão.

Os acoplamentos de garra ROTEX têm um ângulo de torção máximo de 5° para todos os tamanhos. É possível fazer a montagem tanto vertical quanto horizontalmente.

Material de acoplamento flexível e flexível de garras côncavas

Nosso material de elastômero T-PUR® é significativamente mais resistente à temperatura e durável do que os poliuretanos convencionais. Identificamos visualmente o T-PUR® (elastômero) com as cores laranja (92 Shore A), roxo (98 Shore A) e verde claro (64 Shore D).
