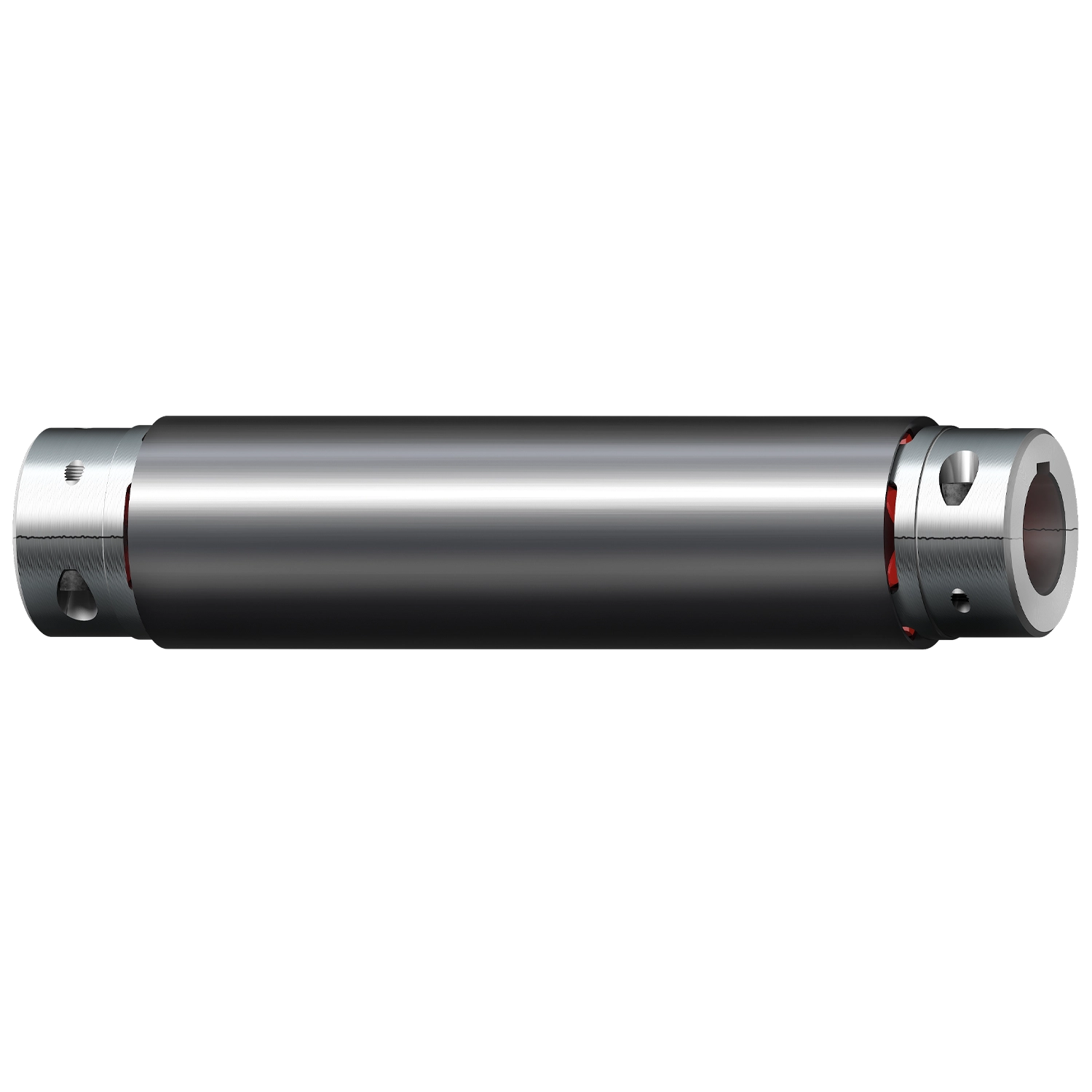

ROTEX® ZRS
0 - 520 Nm / acoplamento torcionalmente flexível de cubos SPLIT ou bi-partidos e eixo intermediário
Acoplamento ROTEX ZRS para conectar distâncias entre eixos maiores e menores
O espaçador leve ZRS é feito de alumínio de alta resistência, e cativa por uma rigidez geral muito alta.
A elevada rigidez do tubo de alumínio resulta da estrutura constituída por dois tubos ligados as garras do ROTEX.
A velocidade crítica de flexão do acoplamento é afetada positivamente; distâncias de eixo de até 4.000 mm podem ser superadas se sujeitas a flexão muito baixa.
Além disso, a velocidade referente à dimensão da distância do eixo pode ser significativamente maior do que com o renomado acoplamento de tubo intermediário com tubo de aço.
A alta rigidez do tubo permite a transmissão de torque do elástomero macio de 92 ShA e também para o elástomero de 64 ShD torcionalmente mais rígido.
Propriedades
Acoplamento de garra de cardã duplo com meias conchas (acoplamento de meia concha) e eixo intermediário (eixo de transmissão)
O espaçador leve ZRS é feito de alumínio de alta resistência, e cativa por uma rigidez geral muito alta.
para conectar grandes distâncias entre eixo
boas propriedades de amortecimento devido ao arranjo duplo dos elastômeros
Tubo intermediário montado elasticamente no elastômero GS e radialmente desmontável
Campos de aplicação do acoplamento de tubo intermédio flexível à torção ROTEX ZRS
O acoplamento de tubo intermediário ZRS é usado sempre que grandes distâncias de eixo devem ser superadas, por exemplo em elevadores de tesoura e sistemas de transporte na faixa de torque inferior.
A vasta gama de cubos ROTEX pode ser combinada com o tubo ZRS. Por exemplo, em combinação com os cubos bi-partidos ROTEX-SH-SPLIT, eles permitem a montagem e desmontagem radial sem deslocar o lado acionador e acionado.
