ROTEX® GS cubo expansivel

1,8 - 200 Nm / Acoplamento de eixo oco

Acoplamento servo (acoplamento de eixo oco) sem folgas para eixos ocos

Os cubos expansíveis ROTEX GS (acoplamento de eixo oco) são utilizados quando os binários necessitam de ser transmitidos através de um eixo oco, por exemplo, em aplicações com pequenas distâncias entre eixos ou condições de instalação estreitas.

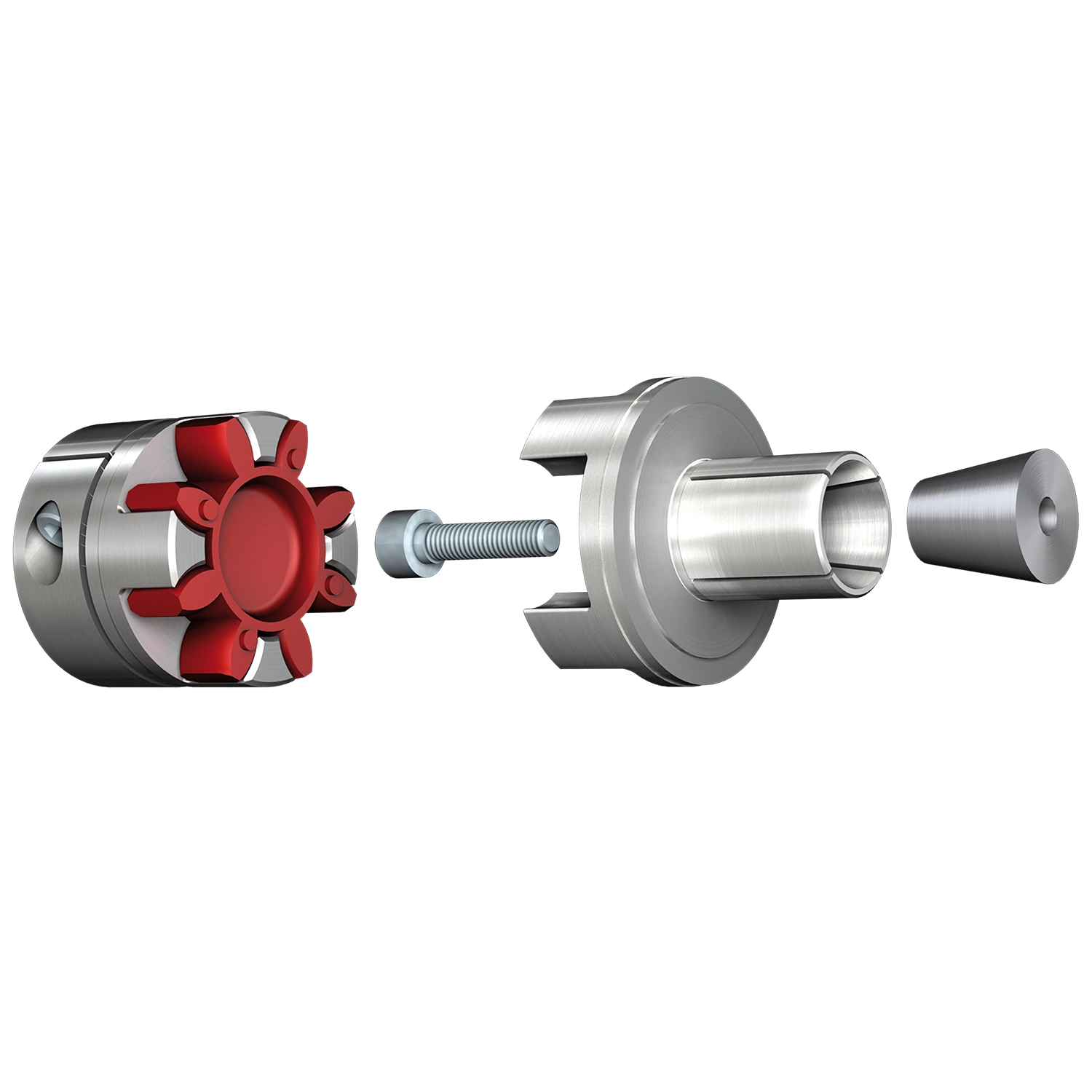

Neste acoplamento de eixo oco, a ligação simples, segura e por fricção entre o eixo e o cubo é efetuada através de um parafuso centrado. Os cubos são fabricados em alumínio e o mandril expansível em aço.

Propriedades

Acoplamento de eixo oco com sistema de aperto integrado para uniões de eixo oco
Medida da distância do eixo.
montagem rápida
união de aperto de autocentragem
Combinável com diferentes versões de cubos

Detalhes do produto

Especificações para: ROTEX® GS cubo expansivel

Com o configurador de acoplamento para o acoplamento tipo garra sem folga ROTEX GS pode determinar que tipo e tamanho de acoplamento se adapta às suas necessidades e receber diretamente os dados técnicos adequados.

Dimensionamento

Descrição acoplamentos servo ROTEX SG:

Nossos acoplamentos servo ROTEX GS são acoplamentos de eixo flexíveis e torcionalmente rígidos como um elemento de conexão entre a unidade de acionamento e o transdutor.

Estes transmitem o binário sem folgas e no ângulo correto. Por isso, os nossos acoplamentos de eixo sem folgas são altamente precisos. Permitem simultaneamente a compensação de desalinhamentos radiais, axiais e angulares. Graças à grande variedade de versões de acoplamentos e modelos de cubos, podemos fornecer o acoplamento correto para quase todas as aplicações.

Folga zero do acoplamento servo ROTEX GS:

A folga zero dos acoplamentos servo ROTEX® GS (acoplamentos de elastômero) se deve, em grande parte, à geometria das garras ROTEX® GS, além da geometria da garra dos cubos de acoplamento. Elas são projetadas de maneira que os dentes convexos da roda dentada fiquem sob tensão prévia nas garras côncavas do cubo do acoplamento. Juntamente com os dentes retos, isso resulta em baixa pressão superficial e maior rigidez do sistema de acoplamento.

Elastômeros dos acoplamentos servo ROTEX GS:

Os elastômeros flexíveis de nossos acoplamentos servo estão disponíveis em cinco graus de dureza Shore diferentes. Isso facilita a adaptação do acoplamento às condições individuais de uma aplicação em termos de rigidez torcional e comportamento de vibração.

Os dentes da roda dentada absorvem os deslocamentos e são apoiados radialmente por uma alma no diâmetro interno. Isso evita a deformação excessiva para dentro ou para fora durante acelerações fortes ou altas velocidades. A temperatura ambiente permitida depende do grau de dureza Shore do elastômero.
