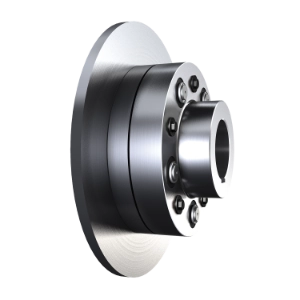

REVOLEX® KX-D SB

0 - 98.000 Nm / Acoplamento de pinos com disco de freio

O acoplamento flexível REVOLEX KX-D SB é um acoplamento de pinos resistente a perfurações com disco de travão.

Consoante os sistemas, os acoplamentos REVOLEX são frequentemente equipados com discos de travão e apenas raramente com travão de tambor. O acoplamento é utilizado como travão de imobilização, no entanto, também como travão de serviço.

A posição do disco do travão está prevista para o lado da saída. Para acionamentos de alta velocidade, recomendamos o equilíbrio dinâmico a partir de 30 m/s. Os acionamentos relevantes para a segurança são preferencialmente combinados com cubos de aço. As aplicações com requisitos mais baixos podem ser combinadas com cubos de ferro fundido.

Propriedades

acoplamentos de pino torcionalmente flexíveis e à prova de falhas com disco de freio
Freio de imobilização ou freio de serviço
livre de manutenção
Pinos montáveis e desmontáveis radialmente
trabalhado de todos os lados, boas propriedades aerodinâmicas

Detalhes do produto

Especificações para: REVOLEX® KX-D SB

Assembly

Disponível, mediante pedido, em combinação com os travões KTR das séries KTR-STOP (hidráulico) ou EMB-STOP (eletromecânico).

O cliente também beneficia do facto de obter tudo a partir de uma única fonte. Desta forma, é possível obter simultaneamente o travão (KTR-STOP).

O nosso acoplamento de pinos com disco de travão está previsto como travão de imobilização, mas também pode ser utilizado como travão de serviço, por exemplo, em correias transportadoras, geradores, acionamentos de turbinas, ventoinhas industriais, gruas, dispositivos de elevação.

Os acionamentos relevantes para a segurança são combinados, preferencialmente, com cubos de aço REVOLEX KX. As aplicações com requisitos mais baixos podem ser combinados com cubos GJL.

Com o configurador de acoplamento para acoplamentos de pinos elásticos REVOLEX pode dimensionar o acoplamento adequado mediante dados técnicos existentes.

Dimensionamento

safe torque transmission via REVOLEX pin & bush coupling

REVOLEX® are torsionally flexible, fail-safe pin & bush couplings mainly used in applications with high torques and drives subjected to shocks. They are extremely solid, fail-safe, compensate for any kind of shaft displacement while transmitting the torque reliably.

The REVOLEX pin & bush couplings can be plugged in axially and are mainly characterized by compact dimensions. These pin & bush couplings are generally equipped with hydraulically dismountable pins which means that special tools for disassembly are not required. The coupling components of the REVOLEX® pin & bush couplings are maintenance-free and allow for a smooth disassembly of elastomer rings along with pins when mounted.

O acoplamento de pinos consiste em dois cubos idênticos. Pinos e furos de bolso se alternam no semicírculo externo dos cubos. Os torques são transmitidos por meio dos pinos de aço com seus anéis cônicos de elastômero e os orifícios correspondentes fornecidos no cubo da bucha.

O desalinhamento do eixo de qualquer tipo, por exemplo, causado pelo alinhamento impreciso dos elementos de entrada ou saída, é, portanto, compensado de maneira confiável, e as vibrações e choques de acionamento são compensados de forma excelente. O acoplamento de pino não requer manutenção e é usado na engenharia mecânica em geral, bem como no setor de bombas, tecnologia de transportadores, etc. Torques de até 1.220.000 Nm estão disponíveis em 21 tamanhos para uma personalização ideal para a respectiva aplicação. Além da gama padrão, estão disponíveis soluções personalizadas.
