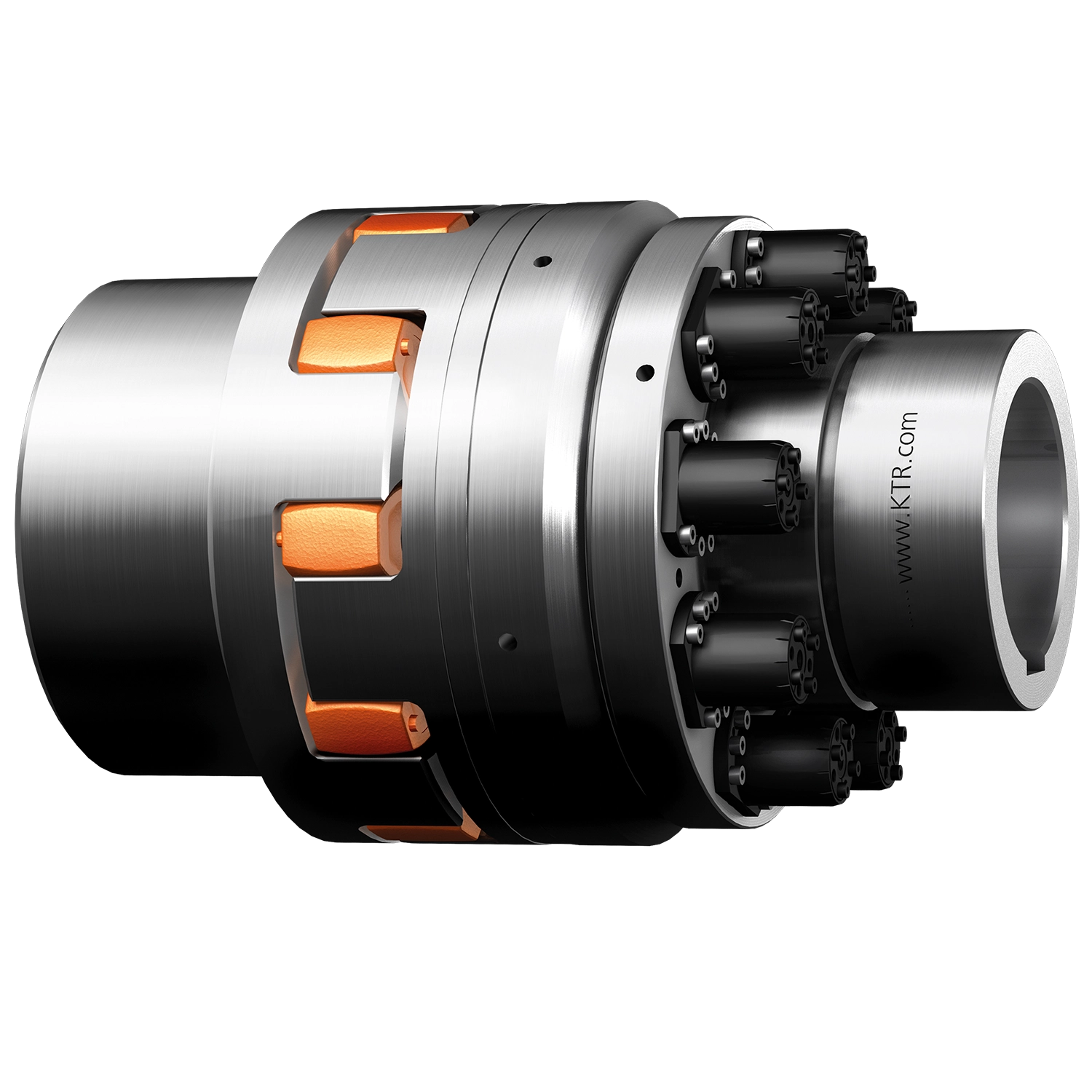

KTR-SI FRE com ROTEX®

Auslösemoment der Überlastkupplung einstellen:

Para ajustar o acoplamento ao binário de desengate pretendido, é exercida uma força de tensão prévia definida sobre as molas de disco em cada elemento de desengate através da porca de ajuste. Die Anzahl der Elemente variiert dabei in Abhängigkeit des geforderten Auslösemoment. Auf Wunsch kann die Kupplung werkseitig voreingestellt werden. Überdies ist die individuelle Anpassung der Kupplung auch im montierten Zustand möglich.

Wiedereinrasten der Freischaltelemente der Sicherheitskupplung:

Nach Beseitigung der Überlast werden An- und Abtriebsseite zunächst zueinander ausgerichtet. Mittels Kunststoffhammer oder Montiereisen werden nun die Freischaltelemente manuell wieder eingerastet, das Einrasten ist dabei deutlich zu hören. Die Überlastkupplung ist wieder betriebsbereit.

The core of the overload couplings (safety couplings) is formed by the idle rotation elements. They uncouple the driving and driven side in case of overload while protecting the drive train from damages. After eliminating the overload, the idle rotation segments are manually re-engaged so that the drive is released again. In order to set the coupling to the requested release torque, a defined pre-stress is generated on the disk springs in each idle rotation element via the setting nut. The number of idle rotation elements within the overload coupling varies depending on the release torque specified. If requested, the overload coupling can be preset by the manufacturer. It is also possible to adapt the safety coupling when in place.
