O suporte das cabeças articuladas é efetuado por rolamentos deslizantes na junta universal GA e por rolamentos de agulhas na junta universal tipo HA. Os rolamentos deslizantes da junta universal do tipo GA limitam as rotações máximas admissíveis a 1000 rpm, os rolamentos de agulhas da junta universal do tipo HA limitam as rotações máximas admissíveis a 4000 rpm. O ângulo de flexão máximo por junta é de 45°.
Os eixos de transmissão / as juntas universais no modelo extensível, para além do desalinhamento angular e radial, podem também compensar o desalinhamento axial.
Juntas universais / eixos de transmissão segundo DIN 808

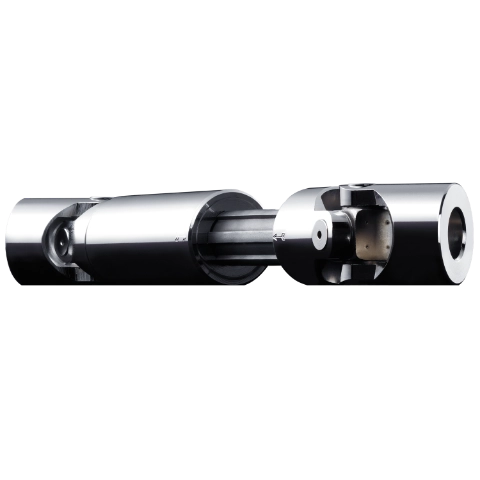

Modelo GA: junta universal dupla de precisão extraível com rolamento deslizante
velocidade máxima Modelo GA = 1.000 1/min.
Modelo HA: Junta universal dupla de precisão extraível com rolamento de agulhas
velocidade máxima Modelo HA = 4.000 1/min.
