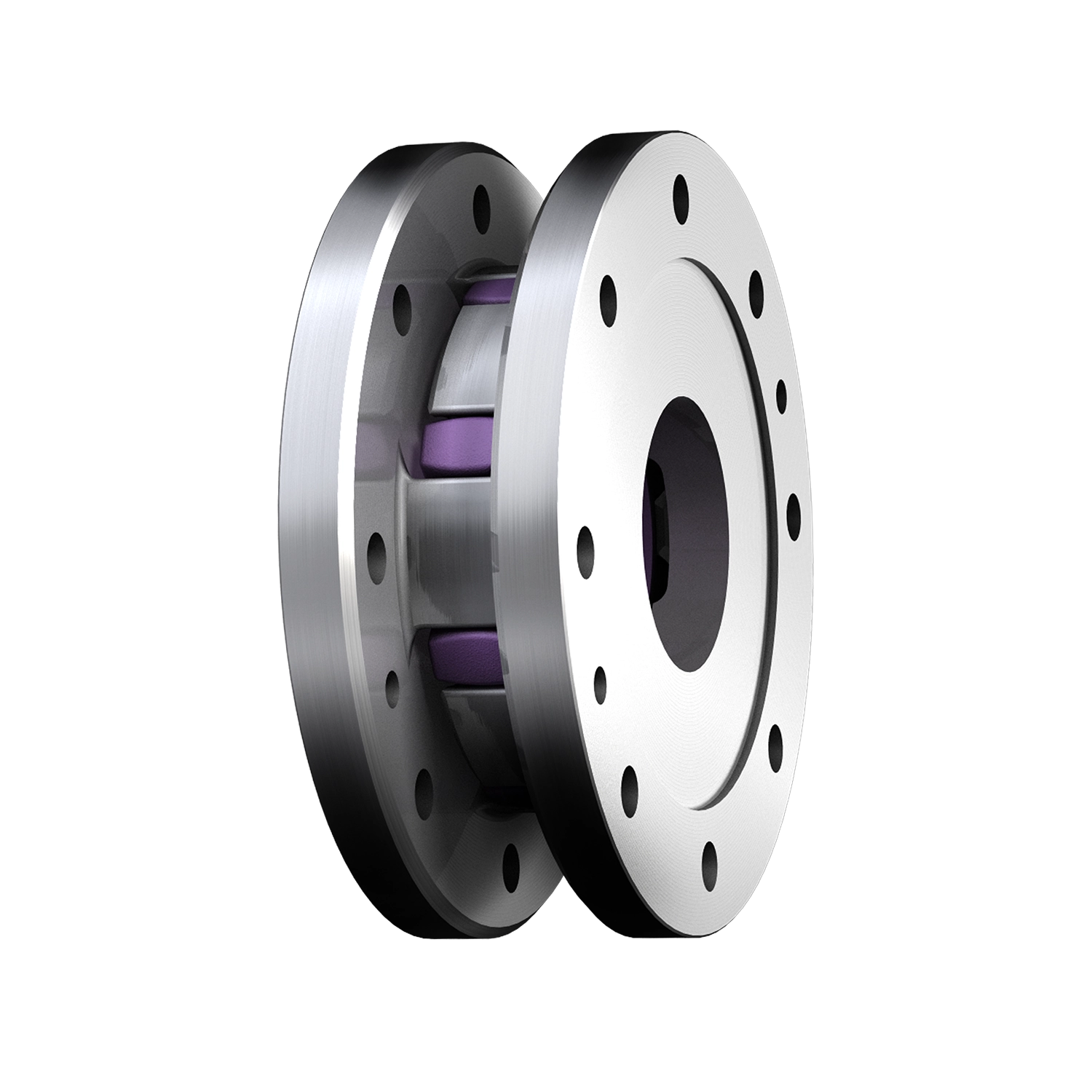

ROTEX® DF

0 - 35.000 Nm / Klokobling med flensforbindelse på begge sider

Den torsjonsfleksible klokoblingen ROTEX DF er en elastomerkobling med en flensforbindelse på den ene siden (flenskobling). Den er spesielt egnet for oppgaver innen tungteknikk.

Drivflensene og navene er på lager. Flensene finnes på lager både med gjengede hull og uten hull / uten sentrering.

Egenskaper

Torsjonsfleksible klokoblingen (flenskobling) med en flensforbindelse på den ene siden for oppgaver innen tungteknikk
vibrasjonsdemping
aksial plug-in
Feilsikker
Vedlikeholdsfri

Produktdetaljer

Spesifikasjoner for: ROTEX® DF

Mer informasjon og spesifikasjoner finner du i vår nettbaserte katalog.

Til nett-katalogen

Med koblingskonfiguratoren for den torsjonselastiske klokoblingen ROTEX® kan du registrere hvilken koblingstype og -størrelse som passer til dine krav og få de passende tekniske opplysningene direkte.

til konfiguratoren

Egenskaper torsjonsfleksible klokoblinger:

ROTEX klokoblinger består av to nav (aluminium eller stål) samt en tannkrans (elastomerring/kamring) av T-PUR® (elastomer). Med ulike hardhetsgrader for T-PUR®-tannkransen kan dempingsgraden og torsjonsstivheten til elastomerkoblingen tilpasses.

ROTEX koblinger trenger mindre monteringsplass slik at montering/demontering blir svært lett. Med de mange utførelsesvariantene gir maksimal fleksibilitet og oppfyller ulike installasjonskrav med ulike navdesign.

Funksjon torsjonsfleksible klokoblinger

Klokoblinger sikrer torsjons- og vibrasjonsdempende kraftoverføring og kompenserer for støt generert av uregelmessig fungerende maskiner.

I motsetning til fleksible koblinger, der mellomleddene utsettes for bøyning og derfor slites raskere ut, er de fleksible tennene til ROTEX-koblinger (elastomere) kun utsatt for trykkspenning. Dermed har elastomerkoblingen den fordelen at de tåler betydelig høyere belastninger.

Elastomerene former seg ved belastning og høye turtall. Det sørger for tilstrekkelig ekspansjonsplass.

På ROTEX klokoblinger har alle størrelser en maksimal vridningsvinkel på 5°. De kan monteres både horisontalt og vertikalt.

materiale torsjonsfleksible klokoblinger

Vårt elastomermaterial T-PUR® er vesentlig mer temperaturbestandig og har lengre levetid enn vanlig polyuretan. Visuelt har vi merket T-PUR® (elastomer) med fargene oransje (92 Shore A), lilla (98 Shore A) og lysegrønn (64 Shore D).
