15 - 170 Nm

TOOLFLEX® ZR kovové vlnovcové spojky

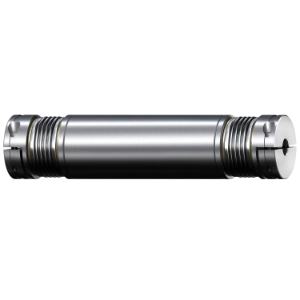

Kloubový hřídel s kovovým vlnovcem TOOLFLEX ZR

TOOLFLEX ZR je dvojitá kardanová kovová vlnovcová spojka se svařovanou vloženou trubkou (spojka s vloženým hřídelem). Tento kloubový hřídel se proto optimálně hodí k přemostění velkých axiálních odstupů hřídelů.

Náboje kloubového hřídele s kovovým vlnovcem jsou do velikosti 45 z hliníku a od velikosti 46 z oceli. Vlnovec je z ušlechtilé oceli, vložená trubka z oceli.
Délku vložené trubky lze zvolit volně. Nabídka zahrnuje jak spojení s třecím stykem bez drážky pro lícované pero, tak i spojení s tvarovým stykem s drážkou pro lícované pero.

Oblasti použití kovové vlnovcové spojky s vloženým hřídelem TOOLFLEX ZR:

Kloubové hřídele od KTR se používají k přemostění větších vzdáleností. Kovová vlnovcová spojka s vloženým hřídelem TOOLFLEX ZR zvládá odstup hřídelů až čtyři metry bez vloženého podepření a vložených ložisek.

Meze použití jsou dané provozními otáčkami a konstrukční délkou.

Features
  • Vlnovcová spojka s kloubovým hřídelem, nazývaná také distanční spojka, spojka s vloženou trubkou nebo spojka s vloženým hřídelem
  • Variabilní konstrukční délka až 4 m
  • Vysoká torzní tuhost
  • Vysoké ohybově kritické otáčky
  • Nízké momenty setrvačnosti
  • Snadná radiální montáž / demontáž
  • Volitelně s drážkami pro lícované pero podle DIN 6885 l. 2
  • průrazná, oddělující, kluzná
  • dvojitá kardanová
  • torzně tuhá
  • bezvůlová
Send product request

Torzně tuhé a flexibilní: Kovové vlnovcové spojky TOOLFLEX

TOOLFLEX je torzně tuhá a pružná kovová vlnovcová spojka (celokovová spojka) s vlnovcem z ušlechtilé oceli a náboji spojky z hliníku.
Ve velikosti 55 a 65 a rovněž v druhu konstrukce KN jsou náboje naší kovové vlnovcové spojky z oceli.

Kovový vlnovec zajišťuje optimální kompenzaci axiálních, radiálních a úhlových přesazení při úhlově věrném přenášení krouticího momentu. Současně má kovová vlnovcové spojka díky svému geometrickému tvaru vysokou torzní tuhost a nízký moment setrvačnosti. Navíc je odolná vůči vlivům médií a kritickým provozním podmínkám.

Oblasti použití naší kovové vlnovcové spojky TOOLFLEX:
Kovová vlnovcová spojka pro techniku pohonů, automatizační techniku, medicínskou techniku, servopohony, obalovou techniku, obráběcí stroje atd. Pro různé aplikace a situace montáže kovových vlnovcových spojek TOOLFLEX jsou k dispozici různá provedení nábojů a dvě různé délky vlnovců.

Kovové vlnovcové spojky od KTR Systems:

Princip činnosti vlnovcové spojky:

Napojení mezi vlnovec a náboje probíhá ve třech různých provedeních: Ve velikosti 5 až 12 je kovový vlnovec slepený s náboji. Z tohoto důvodu jsou tyto velikosti přípustné pro okolní teploty od -30 °C do +100 °C. Pro velikosti 16 až 45 se spojení vlnovec - náboj vytváří přes lemované spojení. To zaručuje přenášení krouticího momentu každou jednotlivou vrstvou vlnovce. Spojení vlnovec - náboje velikostí 55 a 65 se provádí prostřednictvím svařovaného spojení.
