Maks. devir GA = 1.000 d/dk., HA = 4.000 d/dk.

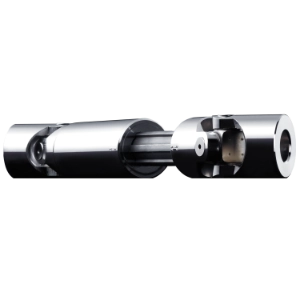

Uzayan mafsal GA/HA

Mafsal kafaların yataklanması GA tipi mafsalda kaymalı yatak ve HA tipi mafsalda iğne rulman içinde gerçekleşir. GA tip mafsalın kaymalı yatağı azami deviri 1.000 d/dk. ile sınırlar, HA tip mafsalın iğneli rulmanı azami deviri 4.000 d/dk. ile sınırlar. Mafsal başına azami mafsal açısı 45°'dir.

Uzayan şaft mafsalları / mafsallar açısal ve radyal kaçıklık ile birlikte eksenel kaçıklık kompanzasyonu da sağlar.

Features

DIN 808 standartına uygun mafsallar / şaft mafsalları
GA tipi: Kaymalı yataklı, uzayan hassas çift mafsal
HA tipi: İğneli rulmanlı, uzayan hassas çift mafsal
GA tipi maks. devir = 1.000 d/dk.
HA tipi maks. devir = 4.000 d/dk.
Mafsal başına maks. mafsal açısı = 45°
H7 delik ve istek üzerine toleranslı kama, kare veya altıgen anahtar yuvası ile sevk edilir
Maks. delik çapı 50 mm

Hassas tek mafsal (şaft mafsalı):

Mafsal G: Azami 1.000 d/dk. devire kadar kullanılabilen, kaymalı yataklı, tek mafsal normal tip.
Mafsal H: Azami 4.000 d/dk. devire kadar kullanılabilen, kaymalı yataklı, hassas tek mafsal.

Hassas çift mafsallar (şaft mafsalı):

Mafsal GD: Azami 1.000 d/dk. devire kadar kullanılabilen, kaymalı yataklı, çift mafsal normal tip.
Mafsal HD: 500 ila 4000 d/dk. devir aralığında kullanılabilen, büyük açı ölçülü, iğne rulmanlı hassas çift mafsal.

Uzayan mafsal (şaft mafsalı):

Mafsal GA(HA): Kaymalı yataklı (GA) veya iğneli rulmanlı (HA) uzatılabilir mafsal.
Mafsal X(XD): Kaymalı yataklı (X) veya iğneli rulmanlı (XD) paslanmaz çelik uzatılabilir mafsal.

Hızlı kilitlemeli / hızlı kilitleme kaplinli mafsal:

Mafsal GR(HR): 1.000 ve 4000 d/dk. devirlerde kullanılabilen, kaymalı yataklı (GR) veya iğneli rulmanlı (HR) hızlı kilitlemeli mafsal.

Çalışma prensibi

Mafsallar ortak bir merkez parçasından ve tırnaklardan bağlanan iki göbek gövdesinden oluşur. Mafsal kafaların yataklanması uygulama türüne göre kaymalı yatak veya iğne rulman içinde gerçekleşebilir.

Bu yataklama sistemi nedeniyle mafsallar (tek mafsallar) diğer kaplin türlerine kıyasla daha büyük açısal kaçıklık kompanzasyonu gerçekleştirebilir.
İki rulmanlı çift mafsallar ayrıca radyal kaçıklık kompanzasyonu da sağlar.

Uzayan şaft mafsalları / mafsallar açısal ve radyal kaçıklık ile birlikte eksenel kaçıklık kompanzasyonu da sağlar.
