Özel çözümler

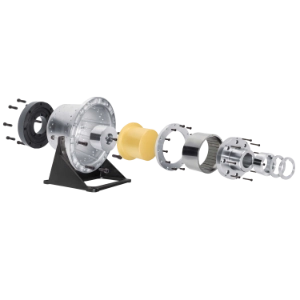

Montaj ve Güçlendirme Kitleri

Manyetik kaplin yenileme - KTR özel çözümler hazırlar

İsteğe bağlı olarak hidrolik bileşenlerimizle kombinleyerek müşteriye uygun özel çözümler hazırlanır, böylece mevcut sistemler fazla çaba harcanmadan MINEX-S manyetik kaplin ile yenilenebilir.

Örnek: PUR işleme tesislerinde poliol ve izosiyanatın üretimi ve dozajlanmasında ortam havasının prosese girmesi engellenmeli, aksi halde istenmeyen reaksiyonlar meydana gelecektir.

Bu tahriklerin güvenli sızdırmazlığı için KTR Standart montaj ve güçlendirme kitleri sunar, ayrıca tip REXROTH A2VK ve ROTARY POWER C serisinin eksenel piston pompaları için aşağıdaki avantajları sunar: Bakım gerektirmeyen işletim, önemli ölçüde azaltılmış duruş süreleri, sızdırmazlık problemleri yok, daha ekonomik ve yüksek proses güvenliği.

Features
  • Müşteriye göre özel çözümler
  • Mevcut pompa sistemlerinin yeniden donatılması fazla çaba harcamadan mümkündür
  • KTR-hidrolik bileşenleri ile kombine edilebilir
Send product request

MINEX® serisinin manyetik kaplinleri, torku iki manyetik rotor arasındaki manyetik kuvvetlerle temassız olarak ileten kalıcı manyetik kaplinlerdir.

Seperatörlü ve radyal yerleştirilmiş mıknatıslı MINEX® S standart donanım; pompa ve karıştırıcılarda tahrik ve güç çıkışı tarafının hermetik bir şekilde ayrılmasını sağlar. Bir histerezis kavraması versiyonunda ise klasik emniyet kavramalarına alternatif olarak aşınmasız aşırı yük emniyeti olarak uygundur. Opsiyonel bir şekilde temin edilebilecek olan ön döner kaplinde, mıknatıslar eksenel olarak karşılıklı konumlanmıştır, böylece torklar düz duvarlardan iletilebilir. İletilebilen tork, hava boşluğu ayarının değiştirilmesiyle farklılık gösterebilir.

Manyetik kaplinler temassız ve aşınmadan çalışır. Manyetik kaplin, değişken polariteye sahip yüksek kaliteli sabit mıknatıslarla donatılmış dış ve iç rotordan oluşur. Dış rotor normalde tahrik tarafına sabitlenir ve mıknatıslar serbestçe yapıştırılır. Öte yandan, güç çıkışı tarafındaki iç rotorun mıknatısları, sıvı geçirmez kaynaklı bir mıknatıs kapağı ile tamamen kapsüllenir. Hareketsiz hallerinde rotorların kuzey ve güney kutupları birbirine zıttır ve manyetik alan simetriktir. Manyetik alan çizgileri sadece rotorlar döndürülerek saptırılır yani torklar hava boşluğundan iletilebilir. Daha sonra sabit bir geri tepme ile senkronize bir çalışma kurulur.

Maksimum kaplin torku ve maksimum dönme açısı aşıldığında güç iletimi kesintiye uğrar. Böylece MINEX S, tahrik ve ünite için aşırı yük emniyeti sunar. Aşırı yüklenmenin nedenini giderdikten sonra (örneğin, iç rotorda yatak hasarı veya tıkanması) her iki rotor da tekrar senkronize edilebilir ve çalışmaya devam edilir.

MINEX® S manyetik kaplinin ana bileşeni, tahrik edilen üniteye sabitlenmiş, iç ve dış rotoru birbirinden ayıran seperatördür.

Ürün alanının ve atmosferin tamamen sızdırmaz şekilde ayrılmasını garanti eder. Sızdırmazlık düz bir conta veya O halka ile elde edilir, böylece conta elemanlarını dinamik olarak yükleme ihtiyacı ortadan kalkar. KTR standart olarak metalik olan ve olmayan seperatörler sunmaktadır. Metalik tasarımlar en geniş uygulama alanının ihtiyacını karşılar, ancak soğutma önlemleri gerektirebilen endüksiyon akımı kayıplarına neden olurlar. Endüksiyon akımı kayıpları tamamen devre dışı bırakıldığında enerji verimliliği sağlayan alternatif malzemeler PEEK ve seramik seçenekler arasında bulunmaktadır.

Standart tasarımda salmastra kutusu, mekanik salmastra veya benzeri gibi geleneksel bir salmastra içeren flanş pompaları, büyük bir tasarım çabası olmadan MINEX®-S manyetik kaplinle sonradan donatılabilir.

PUR işleme tesislerinde poliol ve izosiyanatın üretimi ve dozajlanmasında ortam havasının prosese girmesi engellenmeli, böylece istenmeyen reaksiyonlar meydana gelmeyecektir.

Bu tahriklerin güvenli sızdırmazlığı için KTR Standart montaj ve güçlendirme kitleri sunar, ayrıca tip REXROTH A2VK ve ROTARY POWER C serisinin eksenel piston pompaları için aşağıdaki avantajları sunar:

  • bakım gerektirmeyen işletim
  • duruş sürelerinin belirgin oranda azalması
  • Sızdırmazlık problemleri artık geçmişte kaldı
  • daha ekonomik ve daha iyi bir proses güvenliği

Yapı grupları tüm motor-pompa-kombinasyonlarında ve farklı malzeme versiyonlarında temin edilebilirler.

  • KTR-hidrolik bileşenleri
  • KTR pompa taşıyıcıları, ayak flanşı ve sönümleme rayları gibi
