15 - 170 Nm

TOOLFLEX® S-H(M-H) Metal körüklü kaplin

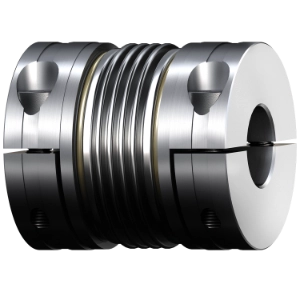

Yarım lamelli model ile metal körüklü kaplin TOOLFLEX® S-H(M-H)

TOOLFLEX S-H (M-H), bölünmüş göbekli bir metal körüklü kaplindir. Bu yarım lamelli kaplin (sökme kaplini), hareket ve çıkış tahrik bileşenleri kaydırılmadan da radyal monte edilebilir ve sadece dört silindir başlı cıvata ile monte edilebilir.

Yarım lamelli metal körüklü kaplin 45 büyüklüğüne kadar olan göbekler alüminyum, büyüklük 46’dan itibaren çeliktir. Körük paslanmaz çeliktir. Ürün yelpazesi hem kama yatağı olmayan sürtünmeli bağlantılar hem de kama yataklı kalıbına uygun bağlantılar içermektedir.

TOOLFLEX yarım lamelli metal körüklü kaplin iki model halinde mevcuttur:

  • Model S-H: Kısa sürede kurulumu sağlanan 4-mil körüklü bölünmüş göbekli metal körüklü kaplin
  • Model M-H: 6-mil körüklü bölünmüş göbekli metal körüklü kaplin
Features
  • Boşluksuz, torsiyon mukavemetli yarım lamelli körük kaplin
  • Yarım lamelli-tasarım sayesinde basit radyal montaj/demontaj
  • Boşluksuz tork iletimi
  • Yüksek torsiyon rijitliği
  • Düşük dengeleyici kuvvette mil oynaması dengeleme
  • DIN 6885 Bl. 2’ye uygun kama yatakları ile optimum
  • delici, bölücü, kaygan
  • bakım gerekmez
Send product request

Torsiyon mukavemetli ve esnek: TOOLFLEX metal körüklü kaplinler

TOOLFLEX torsiyon mukavemetli ve esnek olan bir metal körüklü kaplin (tam metal kaplin) olup, körük paslanmaz çelik ve kaplin göbekleri alüminyum malzemedendir.
Ebatları 55 ve 65 ile modeli KN olan, metal körüklü kaplinlerimizin kaplin göbekleri paslanmaz çeliktir.

Metal körükler, açıya uygun tork iletimi ile eksenel, radyal ve açısal yataklamalar için optimum dengeleme sağlar. Metal körüklü kaplinin aynı zamanda geometrik şeklinden dolayı yüksek bir torsiyon sertliği ile düşük bir atalet momentine sahiptir. Bunun yanı sıra medya etkileri ile kritik işletim koşullarına karşı dayanıklıdır.

TOOLFLEX, metal körüklü kaplinimizin kullanım alanları:
Güç aktarım teknolojisi, otomasyon teknolojisi, tıbbi teknoloji, servo sürücüler, ambalaj teknolojisi, takım tezgahları ve çok daha fazlası için metal körüklü kaplin.
TOOLFLEX metal körüklü kaplinlerin farklı uygulamaları ve montaj durumları için çeşitli göbek tasarımları ile iki farklı körük uzunluğu bulunmaktadır.

KTR Systems’ten metal körüklü kaplinler:

Körüklü kaplinin etki biçimi:

Körük ve göbekler arasındaki bağlantı üç farklı tasarımla gerçekleşmekte: 5 ila 12 olan büyüklüklerde metal körük göbeklerle yapışmıştır. Bu nedenle bu büyüklükler, -30 °C ila +100 °C ortam sıcaklıkları için uygundur. 16 ila 45 olan büyüklüklerde, körük-göbek-bağlantısı bir flanş bağlantısı üzerinden oluşturulur. Bu her bir körük konumu ile tork iletimini garanti etmektedir. 55 ve 65 büyüklüğüne sahip körük-göbek-bağlantısı, bir kaynak bağlantı üzerinden gerçekleşmektedir.
